نحوه انتخاب کانکتور لوازم گاز فولادی ضد زنگ

پاسخ سریع: چگونه یک اتصال دهنده را با دستگاه گاز خود مطابقت دهید

کانکتور مناسب دستگاه گازسوز فولادی ضد زنگ با تطبیق سه چیز به طور همزمان انتخاب می شود: قطر ورودی دستگاه، فاصله فیزیکی بین دستگاه و شیر قطع و وصل، و نوع رزوه اتصال انتهایی که نصب محلی آن را درخواست می کند. برای اکثر محدوده های گاز مسکونی، الف قطر اسمی 1/2 اینچ لوله گاز موجدار فولاد ضد زنگ در طول 24 تا 48 اینچ چیدمان های معمول آشپزخانه را پوشش می دهد. خشک‌کن‌های گازی معمولاً از همان قطر 1/2 اینچ استفاده می‌کنند، اما در مدت زمان طولانی‌تر حدود 48 تا 60 اینچ، بنابراین می‌توان دستگاه را برای تمیز کردن به جلو کشید. آبگرمکن های گازی اغلب به یک کانکتور 3/8 اینچی یا 1/2 اینچی بسته به ورودی BTU واحد نیاز دارند. بررسی صفحه اطلاعات دستگاه یا دفترچه راهنمای نصب برای اندازه ورودی مورد نیاز قبل از سفارش اتصال، تنها مرحله ای است که از اکثر عدم تطابق اندازه جلوگیری می کند.

بخش‌های زیر به منطق اندازه‌گیری، درجه مواد، طول استاندارد، ساختار، عادت‌های نصب و مجموعه‌ای از سؤالات متداول جمع‌آوری‌شده از مکالمات خرید واقعی پیرامون لوله‌های موجدار فولاد ضد زنگ برای اتصال لوازم گازی می‌پردازند.

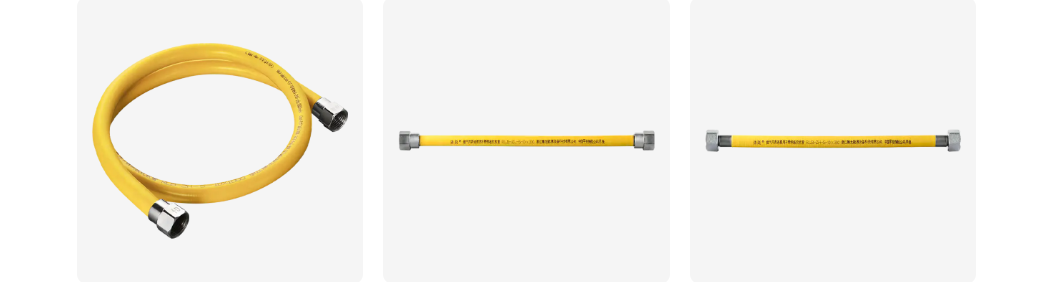

اتصال گاز راه راه فولاد ضد زنگ از چه ساخته شده است

کانکتور لوازم گاز استیل ضد زنگ متعلق به خانواده شیلنگ های فلزی است. در هسته آن یک لوله فولادی زنگ نزن راه راه قرار دارد که با الگوی راه راه حلقوی (حلقه ای شکل) یا مارپیچی شکل گرفته است، که به لوله فلزی اجازه می دهد بدون ترک خوردگی خم و خم شود. این هسته انعطاف پذیر معمولاً در یک ژاکت نرم پی وی سی اکسترود شده پیچیده می شود که ضد شعله و مقاوم در برابر اشعه ماوراء بنفش است و از فلز زیر در برابر سایش، گریس آشپزخانه و سایش عمومی محافظت می کند. اتصالات انتهایی رزوه ای به هر طرف متصل می شوند تا کانکتور بتواند یک خط گاز سفت و سخت یا شیر قطع را از یک طرف به ورودی گاز خود دستگاه از طرف دیگر متصل کند.

لوله های راه راه استنلس استیل برای اتصال وسایل گاز معمولاً از آن تولید می شود فولاد ضد زنگ درجه 304 یا 304L ، به دلیل تعادل مقاومت در برابر خوردگی، جوش پذیری و عملکرد طولانی مدت پیری در مقایسه با فولاد کربنی ساده انتخاب شده است. از آنجایی که لوله به جای دیواره صاف، موجدار است، می تواند مقادیر کمی ارتعاش و انبساط حرارتی را در محل اتصال جذب کند، که فشار وارده بر اتصالات رزوه ای را در طول استفاده معمولی، سرویس، یا تعویض دستگاه کاهش می دهد.

برخلاف لوله آهنی مشکی سفت و سخت، یک خط گاز انعطاف پذیر فولاد ضد زنگ نیازی به برش، رزوه یا خم شدن در محل ندارد. این به عنوان یک مونتاژ آماده نصب می شود، که یکی از دلایلی است که شیلنگ های گاز فولادی ضد زنگ راه راه به انتخاب رایجی برای اتصال لوازم خانگی تبدیل شده اند که گهگاه برای تمیز کردن یا سرویس دهی نیاز به جابجایی دارند، مانند محدوده و خشک کن.

داخل رابط: اجزای اصلی و نحوه تناسب آنها با هم

نمودار زیر بخش‌های اصلی یک اتصال دهنده گاز موجدار فولادی ضد زنگ معمولی را نشان می‌دهد، با روکش محافظ تا حدی نشان داده شده است تا هسته موج‌دار زیر آن قابل مشاهده باشد.

مهره اتصالات انتهایی - رزوه را روی شیر خاموش کننده دستگاه یا خروس گاز درگیر می کند.
هسته لوله فولادی ضد زنگ راه راه - مجرای تحمل فشار، موجدار برای خم شدن بدون پیچ خوردگی.
ژاکت محافظ PVC - از هسته فلزی در برابر سایش، رطوبت، گریس و قرار گرفتن در معرض اشعه ماوراء بنفش محافظت می کند.
اتصال رزوه - اندازه نخ نر یا ماده مطابق با استاندارد لوله کشی منطقه ای در حال استفاده.
واشر آب بندی - در جایی که کانکتور با شیر یا پورت دستگاه برخورد می کند، یک مهر و موم محکم ایجاد می کند.

عوامل کلیدی که باید قبل از انتخاب یک رابط بررسی شوند

قطر و ظرفیت جریان گاز

قطر داخلی لوله گاز انعطاف پذیر فولاد ضد زنگ تعیین می کند که چه مقدار گاز می تواند در دقیقه از آن عبور کند. یک کانکتور کم اندازه در یک دستگاه با BTU بالا می تواند جریان را محدود کرده و بر عملکرد مشعل تأثیر بگذارد، در حالی که یک کانکتور بزرگ به سادگی فضای مسیریابی را بدون مزیتی هدر می دهد. تطبیق قطر رابط با اتصالات ورودی دستگاه نقطه شروع است، نه یک فکر بعدی.

طول کلی و فاصله مسیریابی

اندازه‌گیری فاصله واقعی از شیر قطع تا ورودی دستگاه، از جمله هرگونه خمیدگی در اطراف کابینت یا فرورفتگی‌های دیوار، از سفارش اتصالی که برای رسیدن به آن خیلی کوتاه است یا آنقدر طولانی است که شلی اضافی باید در پشت دستگاه سیم پیچ شود، جلوگیری می‌کند.

نوع اتصالات انتهایی و استاندارد رزوه

اتصالات فلر، رزوه های لوله آهنی نر (MIP) و رزوه های لوله آهنی ماده (FIP) پیکربندی های رایج هستند. رزوه خروجی سوپاپ و رزوه ورودی دستگاه همیشه با هم مطابقت ندارند، بنابراین تأیید هر دو سر قبل از خرید از نیاز به منبع آداپتور در آینده جلوگیری می کند.

درجه مواد و ضخامت دیوار

کانکتور گاز فولادی ضد زنگ 304 به دلیل مقاومت در برابر خوردگی در محیط های معمولی آشپزخانه و اتاق های ابزار، خط پایه معمول برای استفاده های مسکونی داخلی و تجاری سبک است. ضخامت دیوار هم بر انعطاف پذیری و هم بر تحمل فشار تأثیر می گذارد، بنابراین تأسیسات تجاری سنگین تر ممکن است یک لوله با دیواره ضخیم تر را مشخص کنند.

رتبه بندی فشار کاری

هر کانکتور برای حداکثر فشار کاری درجه بندی شده است. اتصالات لوازم خانگی گاز طبیعی و پروپان معمولاً با فشار کم کار می کنند، اما تجهیزات آشپزخانه تجاری یا اتصالات تنظیم کننده بزرگتر ممکن است با فشار بالاتری کار کنند که به یک کانکتور با درجه بندی مناسب نیاز دارد.

راهنمای اندازه کانکتور بر اساس نوع دستگاه گازسوز

جدول زیر قطرهای اسمی و محدوده طولی معمولی را که در دستگاه‌های گازی معمولی خانگی و تجاری سبک مشاهده می‌شود، خلاصه می‌کند. الزامات واقعی باید همیشه با توجه به دفترچه راهنمای دستگاه خاص بررسی شود، زیرا رتبه بندی خروجی بین مدل ها متفاوت است.

ابعاد رابط معمولی بر اساس دسته دستگاه، ارائه شده به عنوان یک مرجع برنامه ریزی کلی
نوع لوازم خانگی	قطر اسمی معمولی	محدوده طول معمولی	اتصالات انتهایی مشترک
محدوده گاز / آشپزخانه	1/2 اینچ	24 - 48 اینچ	فلر یا MIP
آبگرمکن گازی	3/8 - 1/2 اینچ	24 - 36 اینچ	شعله ور شدن
گاز خشک کن	1/2 اینچ	48 - 60 اینچ	فلر یا MIP
کنتور گاز / رگولاتور	3/4 - 1 اینچ	12 - 24 اینچ	MIP / FIP
بخاری دیواری / فضایی	3/8 اینچ	18 - 36 اینچ	شعله ور شدن
کوره در فضای باز / بخاری پاسیو	1/2 اینچ	36 - 60 اینچ	شعله ور شدن or quick connect

طول استاندارد و نحوه انتخاب مناسب

شیلنگ‌های گاز فولادی ضد زنگ راه راه معمولاً در مجموعه‌ای از طول‌های استاندارد ذخیره می‌شوند تا نصاب‌ها بتوانند به جای سفارش سفارشی برای هر کار، نزدیک‌ترین مورد را انتخاب کنند. یک رویکرد عملی این است که فاصله خط مستقیم از خروجی شیر تا ورودی دستگاه را اندازه گیری کنید، به جای یک گوشه تنگ، مقدار کمی برای خم شدن ملایم اضافه کنید و تا طول ذخیره شده بعدی در دسترس گرد کنید. سست کردن کانکتور، به جای کشیده شدن، به دستگاه اجازه می دهد تا برای تمیز کردن یا سرویس کردن بدون اعمال فشار بر اتصالات انتهایی، به جلو کشیده شود.

به طور کلی از پیچاندن کانکتور طولانی برای برداشتن شلی استفاده نشده جلوگیری می شود. سیم پیچی سفت مکرر می تواند موج ها را در طول سال ها جابجایی دستگاه سخت کند، بنابراین انتخاب طولی که متناسب با فاصله مسیریابی واقعی باشد به خرید بزرگ و کویل کردن اضافی ترجیح داده می شود.

304 فولاد ضد زنگ در مقابل سایر مواد لوله معمولی

کانکتور گاز فولاد ضد زنگ 304 برای کار در وسایل گازسوز داخلی بیشتر به دلیل محتوای کروم و نیکل آن ترجیح داده می شود که یک لایه اکسید غیرفعال نازک روی سطح تشکیل می دهد که در برابر لکه شدن و سوراخ شدن در هوای معمولی آشپزخانه یا اتاق تاسیسات مقاومت می کند. در مقایسه با فولاد ضد زنگ 201 که مقداری نیکل را با منگنز جایگزین می کند تا هزینه را کاهش دهد، گرید 304 عموماً در برابر قرار گرفتن طولانی مدت در معرض رطوبت و مواد شیمیایی خفیف تمیزکننده خانگی بهتر عمل می کند. فولاد کربنی گالوانیزه که گاهی در سخت افزارهای قدیمی یا کم هزینه دیده می شود، متکی به یک پوشش روی است که می تواند در طول زمان فرسوده شود و پس از آن فولاد زیرین در معرض خوردگی قرار می گیرد.

لوله گاز انعطاف پذیر فولاد ضد زنگ در درجه 304 یا 304L نیز تمایل دارد انعطاف پذیری خود را از طریق چرخه های خمش مکرر حفظ کند، زیرا راه راه ها در مقایسه با جایگزین های نازک تر یا درجه پایین تر، کمتر مستعد سخت شدن و ترک خوردن هستند.

مقایسه مواد عمومی برای لوله های راه راه فولاد ضد زنگ برای اتصال وسایل گازی، که به عنوان یک مرجع آموزشی به جای یک نتیجه آزمایش آزمایشگاهی در نظر گرفته شده است.
اموال	304 ضد زنگ Steel	201 ضد زنگ Steel	گالوانیزه Steel
مقاومت در برابر خوردگی	بالاتر	متوسط	یک بار پوشش را پایین بیاورید
انعطاف پذیری Retention	خوب	خوب	متوسط
استفاده معمولی در داخل ساختمان	مشترک	مشترک in budget lines	امروزه کمتر رایج است

مقاومت در برابر خوردگی و عملکرد طولانی مدت در سرویس

محتوای کروم موجود در فولاد ضد زنگ 304 و 304L یک فیلم اکسید غیرفعال خود ترمیم شونده را روی سطح لوله تشکیل می دهد. وقتی سطح در حین جابجایی یا نصب خراشیده می‌شود، آن لایه به خودی خود با قرار گرفتن در معرض هوای معمولی اصلاح می‌شود، به همین دلیل است که لوله‌های موجدار فولادی ضد زنگ برای وسایل گازی متصل به جایگزین‌های فولاد کربنی ساده در آشپزخانه‌ها و اتاق‌های تاسیساتی که رطوبت و پاشیدن گاه به گاه معمول است، مشخص می‌شوند.

عملکرد بلند مدت هنوز تحت تأثیر محیط نصب است. تماس مستقیم طولانی‌مدت با مواد تمیزکننده مبتنی بر کلر، هوای شور در نزدیکی مناطق ساحلی، یا تجمع آب ایستاده در اطراف کانکتور می‌تواند به تدریج حتی فولاد ضد زنگ را در طی سالیان متمادی تحت تأثیر قرار دهد. دور نگه داشتن کانکتور از مناطق پاشش مواد شیمیایی خشن و اطمینان از تهویه مناسب محل نصب، طول عمر بیشتری را پشتیبانی می کند.

بهترین روش‌های نصب و راه‌اندازی

قبل از برداشتن کانکتور قدیمی، جریان گاز را در شیر اصلی یا دستگاه قطع کنید.
یک خط گاز انعطاف پذیر جدید از جنس استنلس استیل را از نظر پیچ خوردگی، فرورفتگی یا آسیب حمل و نقل قبل از نصب آن بررسی کنید.
از خم‌های محکم‌تر از حداقل شعاع خم کانکتور خودداری کنید، زیرا چین‌های تیز می‌توانند موج‌ها را ضعیف کنند.
مهره انتهایی را هنگام سفت کردن به جای پیچاندن بدنه لوله بچرخانید، که مانع از ایجاد فشار روی موج‌ها می‌شود.
از آچاری با اندازه مناسب استفاده کنید و از پیچش بیش از حد مفاصل رزوه ای بیش از حد لازم برای آب بندی محکم خودداری کنید.
قبل از بازگرداندن جریان گاز، حباب آب و صابون را در هر مفصل پس از نصب بررسی کنید تا اطمینان حاصل شود که نشتی وجود ندارد.
کانکتور را از مسیرهای شعله مشعل، نواحی قطره چکان اجاق گاز و اجزای متحرک خشک کن دور کنید تا از گرما یا سایش مکانیکی جلوگیری شود.

اشتباهات رایجی که هنگام انتخاب کانکتور باید از آنها اجتناب کرد

استفاده مجدد از کانکتور قدیمی در دستگاهی که به تازگی نصب شده است به جای نصب کانکتور جدید به اندازه دستگاه جدید.
انتخاب قطر کمتر از ورودی دستگاه که می تواند جریان گاز را به مشعل محدود کند.
مسیریابی کانکتور از طریق شکاف درب کابینت یا مسیر کشو که می توان آن را به طور مکرر در طول زمان گیر کرد.
نادیده گرفتن حداقل شعاع خم شدن سازنده هنگام فشار دادن کانکتور در فضای تنگ پشت دستگاه.
اختلاط انواع رزوه های ناسازگار با آداپتورهای بداهه به جای منبع اتصال دهنده با اتصالات انتهایی صحیح.
نادیده گرفتن بررسی نشت پس از نصب، که یک گام سریع است که تأیید می کند هر مفصل به درستی آب بندی شده است.

درباره فناوری تجهیزات انرژی Zhejiang Zhenlong

شرکت فناوری تجهیزات انرژی Zhejiang Zhenlong با گستره محصولاتی شامل شیلنگ‌های فلزی، اجزای خط لوله گاز طبیعی، اتصالات لوله‌کشی، لوازم بهداشتی، شیرآلات، محصولات پلاستیکی و سخت‌افزار به تحقیق، تولید و پردازش تجهیزات انرژی می‌پردازد. این شرکت از تاسیساتی در یویائو، نینگبو، ژجیانگ، با مساحتی حدود 40 هکتار با ساختمان کارخانه ای به مساحت تقریبا 30000 متر مربع، فعالیت می کند.

قابلیت تولید شامل 30 خط جوش و شکل دهی همراه با 2 خط کوره هیدروژن ذوب جامد بدون وقفه است که با تجهیزات آزمایشی مانند طیف سنج قرائت مستقیم تجزیه و تحلیل مواد فلزی و تستر سفتی جریان که برای بررسی مجموعه های تمام شده قبل از خروج از کارخانه استفاده می شود، پشتیبانی می شود. این شرکت به‌عنوان تولیدکننده اتصالات گاز فولادی ضد زنگ و تامین‌کننده اتصالات گاز فولاد ضد زنگ، لوله‌های موجدار فولادی ضد زنگ را برای اتصال لوازم گاز در کنار شیلنگ‌های فلزی مرتبط و محصولات اتصالات لوله تولید می‌کند که توسط تیم تحقیق، طراحی و تولید داخلی پشتیبانی می‌شود.

فناوری تجهیزات انرژی Zhejiang Zhenlong که به عنوان سازنده اتصالات گاز انعطاف پذیر کار می کند، به ایجاد روابط همکاری با شرکای داخلی و بین المللی حول اهداف مشترک تولید ادامه می دهد.

سوالات متداول

Q1. کانکتور گاز فولاد ضد زنگ چیست؟
یک مجموعه شیلنگ فلزی انعطاف‌پذیر که یک شیر تامین گاز را به ورودی دستگاه متصل می‌کند، که در اطراف یک هسته لوله فولادی زنگ نزن راه راه 304 یا 304 لیتری با یک ژاکت محافظ PVC و اتصالات انتهایی رزوه‌دار ساخته شده است.

Q2. لوله گاز فولادی ضد زنگ راه راه چیست؟
لوله فلزی آکاردئونی شکل پشته دار در مرکز کانکتور. موج‌های حلقوی یا مارپیچی آن به لوله انعطاف‌پذیری می‌دهد در حالی که همچنان فشار گاز را در طول آن به طور ایمن نگه می‌دارد.

Q3. کانکتور لوازم گازی انعطاف پذیر چیست؟
هر رابطی که برای خم شدن و خم شدن در حین نصب و حرکت دستگاه طراحی شده باشد، برخلاف لوله های مسی یا آهنی مشکی. اتصالات راه راه فولاد ضد زنگ رایج ترین گزینه انعطاف پذیری است که در داخل خانه استفاده می شود.

Q4. اتصالات گاز فولاد ضد زنگ برای چه مواردی استفاده می شود؟
اتصال یک خط گاز ثابت یا شیر قطع به وسایل گاز خانگی و تجاری، امکان جابجایی کمی برای تمیز کردن، سرویس و یا تعویض دستگاه.

Q5. در چه وسایلی از اتصالات گاز استفاده می شود؟
محدوده گاز و اجاق گاز، اجاق گاز، آبگرمکن بدون مخزن و ذخیره سازی، خشک کن لباس، بخاری دیواری یا فضایی، شومینه گازی، متر و تجهیزات پخت و پز در فضای باز مانند منقل و بخاری پاسیو.

Q6. تفاوت شیلنگ گاز و کانکتور گاز چیست؟
این دو اصطلاح اغلب یک محصول را توصیف می کنند. اتصال دهنده معمولاً به مجموعه ثابت و منطبق با کد اشاره دارد که یک دستگاه را به یک شیر خاموش کننده متصل می کند، در حالی که شلنگ گاهی اوقات می تواند یک لوله انعطاف پذیر عمومی تر را توصیف کند.

Q7. کانکتور گاز چه اندازه ای نیاز دارم؟
اندازه صحیح به قطر اتصالات ورودی دستگاه، تقاضای BTU آن و فاصله فیزیکی تا شیر قطع کننده بستگی دارد. پلاک نام یا دفترچه راهنمای نصب دستگاه قابل اطمینان ترین مکان برای بررسی است.

Q8. کانکتور گاز چه اندازه ای برای اجاق گاز استفاده می شود؟
بیشتر محدوده های گاز خانگی و اجاق گاز از یک رابط قطر اسمی 1/2 اینچ استفاده می کنند که معمولاً بین 24 تا 48 اینچ طول دارد، اگرچه برخی از مدل ها ممکن است اندازه متفاوتی را که در دفترچه ذکر شده است درخواست کنند.

Q9. کانکتور گاز چه اندازه ای برای خشک کن گاز استفاده می شود؟
خشک کن های گاز معمولاً از کانکتور با قطر اسمی 1/2 اینچ نیز استفاده می کنند، معمولاً در طول بیشتر حدود 48 تا 60 اینچ، بنابراین می توان خشک کن را برای دسترسی به پرز و تمیز کردن آن بیرون کشید.
