ایمنی CSST: درک خطرات لوله‌های گاز و بهترین روش‌های نصب

لوله های فولادی ضد زنگ راه راه (CSST) در حال حاضر یکی از رایج ترین راه های انتقال گاز طبیعی در داخل ساختمان های مسکونی و تجاری است. اما ایمنی CSST با یک نتیجه آزمایش یا گواهی مشخص نمی شود. در عمل، یک سیستم CSST ایمن ترکیبی از چهار چیز است: مقاومت در برابر خوردگی و عمر خستگی خود فولاد ضد زنگ، دقت فرآیند موج‌گذاری، کیفیت اتصالات و شیرهای نصب شده در هر انتها، و اتصال الکتریکی و حفاظت مکانیکی اعمال شده در هنگام نصب. اگر هر یک از آن پیوندها ضعیف باشد، مهم نیست که لوله از بیرون چقدر خوب به نظر برسد، کل خط گاز به خطر می افتد.

آنچه CSST Safety در واقع پوشش می دهد

CSST یک لوله فولادی ضد زنگ منعطف و پیوسته با پروفیل دیواره راه راه است. این لوله در بسیاری از کاربردها جایگزین لوله آهنی مشکی صلب شد زیرا مسیریابی سریعتر است، اتصالات کمتری دارد و می تواند نشست ساختمان و حرکت لرزه ای را بهتر از لوله صلب جذب کند. اتصالات کمتر به معنای نقاط نشتی بالقوه کمتر است، که استدلال اصلی ایمنی برای CSST است.

با این حال، گفتگوی ایمنی به ندرت در خود لوله متوقف می شود. نصب کامل CSST شامل اتصال دهنده ها، شیرهای توپی، سه راهی ها، جعبه های دیواری، آستین های محافظ و هادی اتصال است. بررسی رویدادهای صنعت بارها نشان می دهد که بیشتر نشت گاز در اتصالات انتهایی یافت می شود، نه در طولانی مدت لوله موجدار. به همین دلیل است که الف سیستم CSST ایمن باید به عنوان یک مونتاژ کامل ارزیابی شود ، از کنتور گاز یا منیفولد تا ورودی دستگاه.

چرا لوله به تنهایی کافی نیست

مشخص‌کننده‌ها گاهی اوقات فقط بر روی درجه فولاد ضد زنگ و ضخامت دیوار تمرکز می‌کنند، سپس کل سیستم را ایمن فرض می‌کنند. اما لوله فقط به اندازه انتهای آن قابل اعتماد است. اتصالات نامتناسب، مهره ای که بیش از حد سفت شده است، خم شدن محافظت نشده یا عدم اتصال الکتریکی همگی می توانند مزایای مواد فولاد ضد زنگ 304 را از بین ببرند. وقتی برای نصب CSST برنامه‌ریزی می‌کنید، از دستگاه به عقب فکر کنید: چه چیزی گاز را لمس می‌کند، چه چیزی اتصال را به هم نگه می‌دارد، و چگونه خط در جایی که از دیوارها یا کابینت‌ها عبور می‌کند محافظت می‌شود.

ایمنی سطح مواد: درجه فولاد ضد زنگ، راه راه و خوردگی

ایمنی CSST از کارخانه شروع می شود. اکثر محصولات با کیفیت CSST از فولاد زنگ نزن آستنیتی 304 ساخته شده اند، درجه ای با مقاومت کاملاً مستند در برابر خوردگی عمومی، چقرمگی خوب در دمای پایین و خواص مکانیکی پایدار در طیف وسیعی از دماهای عملیاتی. برای کاربردهای گاز، 304 خط پایه است. برای محیط های تهاجمی ساحلی یا صنعتی، برخی از پروژه ها به 316 منتقل می شوند یا یک لایه بیرونی مقاوم در برابر خوردگی اضافه می کنند.

پروفیل راه راه فقط یک ویژگی انعطاف پذیری نیست. موج‌های حلقوی مکرر تنش خمشی را در سطح بزرگ‌تری توزیع می‌کنند که تاثیر ارتعاش وسایل گازسوز را کاهش می‌دهد و از فشار موضعی در یک نقطه جلوگیری می‌کند. هنگامی که گام راه راه و عمق به طور مداوم تولید می شود، لوله همچنین دارای رفتار خستگی قابل پیش بینی در طول چندین سال چرخه فشار است. بررسی مهندسی ما از چگونه طراحی راه راه خطر نشت را کاهش می دهد توضیح می دهد که چرا هندسه به اندازه متالورژی اهمیت دارد.

نمودار بالا یک الگوی رایج از گزارش‌های خرابی میدان را نشان می‌دهد: خطرات با بالاترین انرژی، مانند قوس الکتریکی ناشی از رعد و برق در یک سیستم غیرپیوندی، بزرگ‌ترین تهدید را ایجاد می‌کنند، در حالی که خود مواد فولادی ضدزنگ پایه به ندرت دلیل اصلی خرابی هستند. سطوح ریسک واقعی به شدت به محیط نصب شما بستگی دارد.

ملاحظات خوردگی در تاسیسات واقعی

فولاد ضد زنگ 304 می تواند دچار ترک خوردگی حفره ای یا تنشی شود که در معرض کلریدها در دماهای بالا قرار گیرد. هوای نمک ساحلی، نمک های یخ زدایی که در گاراژ ردیابی می شوند، یا مواد شیمیایی پاک کننده ای که در نزدیکی خط گاز ذخیره می شوند، همگی می توانند یک محیط میکرو غنی از کلرید ایجاد کنند. برای آن موقعیت ها، الف شیلنگ گاز فولادی ضد زنگ مقاوم در برابر خوردگی با حفاظت آلیاژی ارتقا یافته یک انتخاب قابل دفاع تر از یک لوله استاندارد با روکش PVC زرد است. مسیر تولید نیز مهم است: یک سطح صاف از فرآیند شکل‌دهی و بازپخت تمیز، محل‌های کمتری را برای شروع خوردگی باقی می‌گذارد.

عمده فروشی شیلنگ گاز راه راه فولاد ضد زنگ مقاوم در برابر خوردگی ZLR-05 Zhejiang Zhenlong چین عمده فروشی شیلنگ گاز راه راه فولاد ضد زنگ مقاوم در برابر خوردگی ZLR-05 و شرکت OEM/ODM است. مشاهده محصول →

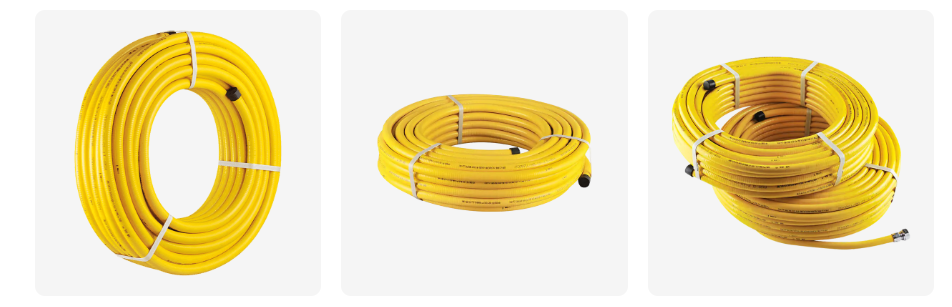

اگر لوله اولیه را برای یک سیستم لوله کشی گاز انتخاب می کنید، به دنبال گواهی مواد تایید شده و هندسه راه راه یکنواخت باشید. الف لوله گاز موجدار فولاد ضد زنگ 304 با ضخامت دیواره ثابت یک خط پایه قابل پیش بینی برای رتبه بندی فشار، عملکرد خمشی و دوام طولانی مدت به شما می دهد.

عمده فروشی لوله گاز موجدار فولاد ضد زنگ 304 ZLR-02 Suppliers, Company Zhejiang Zhenlong چین عمده فروشی لوله گاز موجدار فولاد ضد زنگ 304 ZLR-02 و شرکت OEM/ODM است، فولاد ضد زنگ 304... مشاهده محصول →

خطرات نصب: اتصال، خمش و حفاظت مکانیکی

خطاهای نصب باعث بروز حوادث ایمنی CSST بیشتر از نقص مواد می شود. بهترین موضوع مستند شده آسیب صاعقه است. اگر یک سیستم CSST اتصال الکتریکی نداشته باشد، یک صاعقه در نزدیکی می تواند باعث ایجاد اختلاف در پتانسیل الکتریکی بین لوله و فلز زمین شده مجاور شود. این اختلاف پتانسیل می تواند یک قوس از طریق دیواره نازک فولادی ضد زنگ ایجاد کند و نشت سوراخ سوزنی ایجاد کند. کدهای ملی، از جمله NFPA 54 در ایالات متحده، اکنون نیاز به اتصال برای سیستم های CSST دارند. این مرحله اختیاری نیست، مهم نیست که مسیر لوله چقدر راحت باشد.

حفاظت مکانیکی دومین عامل اصلی نصب است. CSST را می توان با دست خم کرد، اما فقط در حداقل شعاع خمش اعلام شده سازنده. خم شدن مکرر در یک نقطه، پیچ خوردگی در نزدیکی یک اتصال دهنده، یا تماس شدید با یک گل میخ فلزی، همگی می توانند تمرکز تنشی ایجاد کنند که در نهایت ترک می خورد. برای خطوطی که از کف، دیوارها یا کابینت ها عبور می کنند، یک محفظه محافظ قویاً توصیه می شود. دقیقاً به همین دلیل است جعبه سوئیچ تعبیه شده روی دیوار به استاندارد ایمنی جدید برای شیلنگ های گاز خانگی تبدیل شد : لوله را در یک مسیر مشخص ثابت می کند، آن را از لبه های تیز دور نگه می دارد و سطح تمیزی برای اتصال شیر به نصاب ها می دهد.

برای نصب های مخفی، جعبه محافظ دیوار مدفون با درجه بندی مناسب را انتخاب کنید. یک طراحی خوب جعبه سوئیچ دیواری مدفون از جنس استنلس استیل برای شلنگ گاز خانگی هم به عنوان یک محافظ مکانیکی و هم به عنوان یک رابط ساختاری برای شیر خاموش کننده عمل می کند، بنابراین لوله انعطاف پذیر هرگز وزن شیر یا فشار حرکت دیوار را تحمل نمی کند.

عمده فروشی جعبه سوئیچ دیواری مدفون از جنس استنلس استیل برای شیلنگ گاز خانگی Suppliers, Co Zhejiang Zhenlong چین عمده فروشی جعبه سوئیچ دیواری مدفون از جنس استنلس استیل برای تامین کنندگان شیلنگ گاز خانگی و شرکت OEM/ODM، Stainless... مشاهده محصول →

اتصالات و دریچه‌ها: نشتی‌ها از کجا شروع می‌شوند

وقتی نصاب‌ها و صاحبان خانه‌ها نشت CSST را توصیف می‌کنند، نقطه شکست تقریباً همیشه در یک اتصال رزوه‌ای، یک مهره فشاری یا یک بدنه شیر است، نه در وسط لوله. این مشاهده ساده توضیح می دهد که چرا اتصالات یک فکر بعدی نیستند. آنها لایه حیاتی ایمنی کل سیستم تحویل گاز هستند.

شیرهای توپی با پایه محکم دستگاه را برای تعمیر و نگهداری جدا می کنند. سه راهی ها گاز را به چندین پریز توزیع می کنند. جعبه های دیواری پایانه را به یک موقعیت کنترل شده می آورند. هر جزء باید دارای یک هندسه آب بندی باشد که با انتهای لوله راه راه مطابقت داشته باشد و نوع رزوه باید با کد گاز محلی شما مطابقت داشته باشد (به عنوان مثال NPT در آمریکای شمالی یا BSP در بسیاری از بازارهای دیگر). هنگامی که لوله، اتصال دهنده و شیر از یک سازنده هستند، سازگاری مستند است. اختلاط برندها در خط گاز یک خطر نصب رایج اما قابل اجتناب است.

اگر کار به دوام بیشتری در آشپزخانه یا محیط صنعتی نیاز دارد، برای بررسی آن زمان بگذارید نحوه صحیح انتخاب شیلنگ گاز فولادی ضد زنگ با روکش فلزی قبل از مشخص کردن مونتاژ بسته بندی فلزی مقاومت سایشی و استحکام مکانیکی را اضافه می کند، اما سفتی خمشی و طراحی انتهایی را نیز تغییر می دهد، بنابراین نیاز به ارزیابی دقیق خود دارد.

بررسی ایمنی در کارخانه: کیفیت ساخت و انطباق

گواهی در یک وب سایت با سیستم تولیدی که به طور مداوم لوله ایمن تولید می کند یکسان نیست. هنگامی که یک تامین کننده CSST را ارزیابی می کنید، در مورد تجزیه و تحلیل مواد، کنترل فرآیند جوشکاری و آزمایش فشار نهایی بپرسید. اینها مراحل مشخصی است که یک کارخانه بالغ را از یک واردکننده لوله ساده جدا می کند.

شرکت فناوری تجهیزات انرژی ژجیانگ ژن لانگ، با مسئولیت محدود. تولید کننده ای است که این مسیر منظم را دنبال می کند. این شرکت مستقر در یویائو، نینگبو، یک تأسیسات 40 هکتاری با یک ساختمان کارخانه به مساحت 30000 متر مربع، 30 خط تولید جوشکاری و شکل‌دهی و دو خط تولید کوره هیدروژن مذاب جامد را اداره می‌کند. مواد ورودی و خروجی با یک طیف‌سنج خواندن مستقیم برای ترکیب فلز بررسی می‌شوند و مجموعه‌های نهایی با آزمایش‌کننده‌های جریان تنگی تأیید می‌شوند. این شرکت دارای مجوز تولید تجهیزات ویژه جمهوری خلق چین برای لوله کشی تحت فشار است، گزارش های گواهینامه CE را از طریق یک مرکز آزمایش ملی دارد و عضو انجمن گاز شهری چین است. اینها نشانهای تزئینی نیستند. آنها شواهدی هستند که نشان می دهد نقاط کنترل ردیابی مواد، جوشکاری و آزمایش نشت واقعاً در محل هستند.
